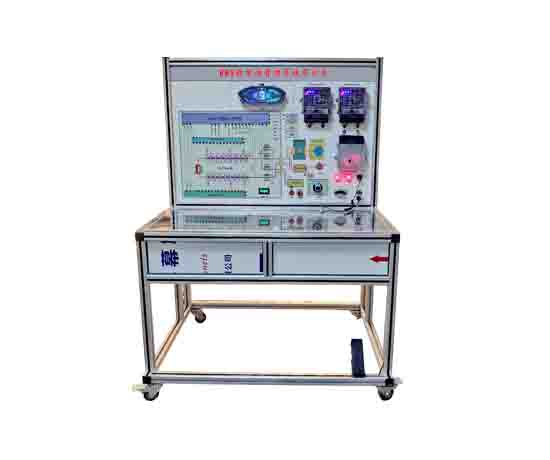

新能源BMS系統調試臺架

新能源汽車BMS系統調試實訓臺架采用主流新能源磷酸鐵鋰動力電池組，單體電池3.2V20AH，方形鋁殼，總容量73.6V50AH，集成BMS電池管理系統，具有CAN總線和被動平衡功能，下面由小編為您詳細介紹!

　　功能

　　1.臺架配備放電模塊，模擬車輛能耗過程，放電電流可選(PC軟件支持可操作);

　　電池組設有機械保養開關，機械維修開關拔出后，即可打開上蓋觀察。高壓電接頭全部采用國標產品，具有可靠的性能;

　　2.主要部件安裝在臺架上，電氣連接方式與實車一樣，便于拆卸，便于學員在拆卸高壓系統部件時掌握要點及安全防護;課件用于說明主要部件的功能;

　　3.動力電池組采用半透明設計，內置LED照明，方便學生觀察電池內部構造;

　　4.新能源BMS系統調試臺架配備12V電源接地機械開關，可隨時斷開12V接地，切斷全系統電源;

　　5.BMS電池管理系統具有被動平衡功能，開關控制保護(單體斷開，短路，過壓，欠壓，過流，超溫)，與充電器的CAN通信，通過BMS的車載充電器控制，SOC(荷電狀態)估測等;

　　6.動力電池組輸出線配有機械斷開應急開關，適用于主電源電路在緊急情況下輕松斷開;

　　7.配備智能故障設置與評估系統故障設置包括電壓采集線，溫度采集線，繼電器控制線，Hall電流傳感器采集線等。電池組與BMS之間的故障點不少于12個;實時BMS系統在當前電池電壓和電池溫度等異常情況下的響應;

　　8.具有可操作性的新能源動力電池充放電組件，全面展示主要組件的組成結構及邏輯控制關系;

　　9.安裝在面板上的動力電池組顯示器(7英寸)，能觀察充放電過程參數，掌握動力電池組充放電過程的控制邏輯及主要部件參數的變化規律;

　　以上內容就是介紹的新能源BMS系統調試臺架：http://tvbiu.cn/xb-dc/1187.html，希望對訂購電池管理系統教學實訓平臺的朋友們有所幫助,可能會(huì )出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察!
